一、產品主要功能及特點

    盤式制動器又稱為碟式制動器，顧名思義是取其形狀而得名。它分液壓制動和氣剎制動，主要零部件有制動盤、分泵、制動鉗等。制動盤用合金鋼或灰鐵制造并固定在輪轂上，隨車輪轉動。

    分泵固定在制動器的底板上固定不動。制動鉗上的兩個摩擦片分別裝在制動盤的兩側。分泵的活塞受油（氣）管輸送來的壓力作用，推動摩擦片壓向制動盤發生摩擦制動，動作起來就好象用鉗子鉗住旋轉中的盤子，迫使它停下來一樣。這種制動器散熱快，重量輕，構造簡單，調整方便。特別是高負載時耐高溫性能好，制動效果穩定，而且不怕泥水侵襲，在冬季和惡劣路況下行車，盤式制動比鼓式制動更容易在較短的時間內令車停下。

    有些盤式制動器的制動盤上還開有許多小孔，加速通風散熱提高制動效率。反觀鼓式制動器，由于散熱性能差，在制動過程中會聚集大量的熱量。制動蹄片和輪鼓在高溫影響下較易發生極為復雜的變形，容易產生制動衰退和振抖現象，引起制動效率下降。當然，盤式制動器也有自己的缺陷。

    例如對制動器和制動管路的制造要求較高，摩擦片的耗損量較大，成本高，而且由于摩擦片的面積小，相對摩擦的工作面也較小，需要的制動壓力大。而鼓式制動器成本相對低廉，比較經濟。所以我們現在配套的前、后橋總成主要以前橋?yàn)楸P式制動為主，后橋采用盤式制動比較少，國家還專門規定校車及9米以上客車前橋必須采用盤式制動。

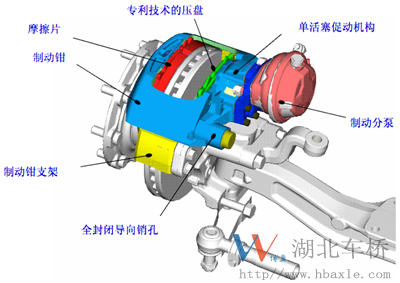

二、產品結構

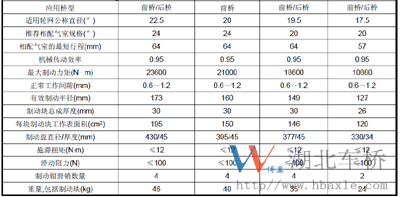

三、產品性能

四、適用范圍

    1) 17.5寸盤式制動器適用6-7米客車或2-3.5噸前橋總成

    2）19.5寸盤式制動器適用7-8米客車或3.5-4.5噸前橋總成

    3）20寸盤式制動器適用8-9米客車或4.2-4.5噸前橋總成

    4）22.5寸盤式制動器適用9-12米客車或4.5-5.5噸前橋總成
