一、格利森螺旋錐齒輪簡介

在1874年，由美國格劉森公司的創始人威廉·格里森發明了圓錐齒輪刨齒機，于上世紀50年代引入我國，經過半個世紀，這種種錐齒輪在我國有了很大的發展和廣泛的應用。

錐齒輪包括弧齒錐齒輪和準雙曲面齒輪?；↓X錐齒輪用于傳遞相交軸之間的動力和運動；準雙曲面齒輪用于交叉軸之間的動力和運動。一般采用收縮齒，具有較好的強度性能。在汽車行業廣泛應用。

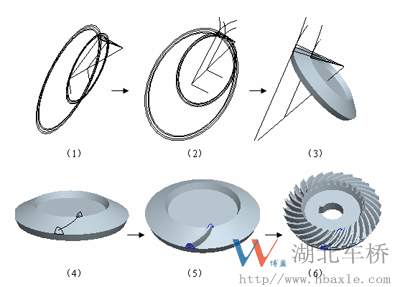

二、螺旋錐齒輪的建模分析

   (1)、創建基本曲線，齒輪基本圓

   (2)、創建齒廓曲線

   (3)、創建齒根圓

   (4)、創建截面與掃引軌跡

   (5)、掃描混合生成第一個輪齒

   (6)、陣列創建輪齒

三、螺旋錐齒輪的建模過程

   1、創建基本曲線，齒輪基本圓

     創建基本曲線

      (1) 單擊新建，在對話框中輸入文件名2402-0841-026，點確定

      (2) 創建基準平面“DTM1”

      (3) 草繪曲線1

      (4) 繪制二維草圖，完成草繪

 創建齒輪基本圓

     (1) 創建基準平面”DTM2”

     (2) 創建基準點

     (3) 繪制大端齒輪基本圓曲線

     (4) 在繪圖區單擊選取點“PNT0”到點“PNT4”五個點作為草繪參照

     (5) 創建齒輪小端的基本圓

     (6) 創建五個基準點“PNT5”到點“PNT9”

     (7) 繪制小端齒輪基本圓曲線

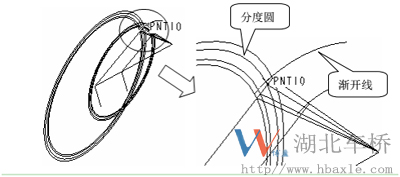

  2、創建齒廓曲線

     (1) 創建基準座標系CS0

     (2) 選取“曲線1”為Y軸正向參照，“曲線2”為X軸正向參照

     (3) 創建基準座標系CS1，完成創建

     (4) 創建齒輪大端漸開線

     (5) 在曲線選項菜單中依次單擊“從方程”到“完成”

     (6) 創建齒輪小端漸開線

     (7) 鏡像漸開線

     (8) 創建基準軸

     (9) 創建基準平面“DTM4”

 3、創建齒根圓

     (1) 單擊旋轉工具，在面板內單擊“位置”---“定義”，進入草繪

     (2) 繪制二維草圖，完成草繪

     (3) 返回旋轉工具，完成齒根圓的創建

  4、創建截面與掃引軌跡

     (1) 創建基準平面“DTM6”

     (2) 單擊草繪工具，繪制二維草圖，完成草繪

     (3) 創建分度圓曲面

     (4) 單擊旋轉工具，在面板內單擊“位置”---“定義”，進入草繪

     (5) 繪制二維草圖，完成草繪

     (6) 返回旋轉工具，完成分度圓曲面的創建

  5、創建掃描混合截面

     (1) 單擊草繪工具，開始草繪，選擇“DTM2”面為草繪平面，進入草繪

     (2) 繪制二維草圖，完成草繪

     (3) 單擊草繪工具，開始草繪，選擇“DTM3”面為草繪平面，進入草繪

     (4) 繪制二維草圖，完成草繪

     (5) 單擊草繪工具，開始草繪，選擇“FRONT”面為草繪平面，進入草繪

     (6) 選取投影創建的軌跡線作為參照，繪制二維草圖，其中一條直線通過軌跡線的終點，完成草繪

     (7) 單擊菜單單擊“工具”---“關系”將關系式“A1=rsd1”添加到關系式對話框

     (8) 選擇齒根圓的上端面作為草繪平面，繪制二條直線，其中一條通過掃引軌跡線的終點，添加關系式“A2=rsd1”

     (9) 旋轉復制兩截面

     (10) 選擇齒根圓的中心軸作為旋轉軸，旋轉角度為”A1”，完成旋轉復制截面

     (11) 選擇齒根圓的中心軸作為旋轉軸，旋轉角度為”A2”，完成旋轉復制截面

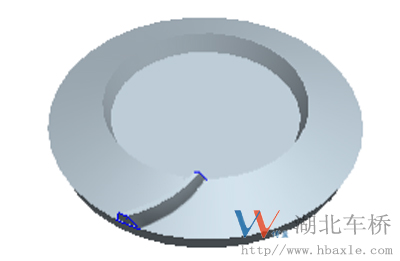

  6、創建第一個輪齒

     (1) 在主菜單上依次單擊“插入”---“掃描混合”，進入

     (2) 在“參照”對話框的“剖面控制”文本框內單擊選取“垂直于軌跡”，在“水平、垂直控制”文本框內輸入“垂直于曲面”

     (3) 在繪圖區單擊選取分度圓上的投影曲線作為掃描混合的掃引線

     (4) 在“掃描混合”特征定義操控面板上單擊“剖面1”，選取“所選截面”

     (5) 選取截面作為第一個掃描混凝土合截面

     (6) 單擊“插入”，在“剖面”列表框內顯示“剖面2”，在繪圖區單擊選取另一個截面

     (7) 在“掃描混合”面板內單擊完成，完成第一個輪齒的創建

 7、陣列輪齒

     首先對創建完成的第一個輪齒特征進行“復制”、“旋轉”操作，從而創建第二個輪齒特征，對第二個輪齒進行陣列

     (1) 選取已經創建好的輪齒，在主菜單上依次單擊“編輯”----“復制”，然后再依次單擊“編輯”----“選擇性粘貼”，勾選復選框的前兩項

     (2) 在“選擇性粘貼”定義面板內選取“旋轉”，在文本框內輸入旋轉角度“360/Z”，單擊完成

     (3) 選取齒根圓的中心軸作為旋轉軸，完成第二個輪齒的創建

     (4) 在模型樹中單擊剛創建的第二個輪齒特征，單擊“陣列”工具，選擇“軸”陣列，輸入陣列個數“41”，偏移角度“8.78”度，完成陣列的創建
